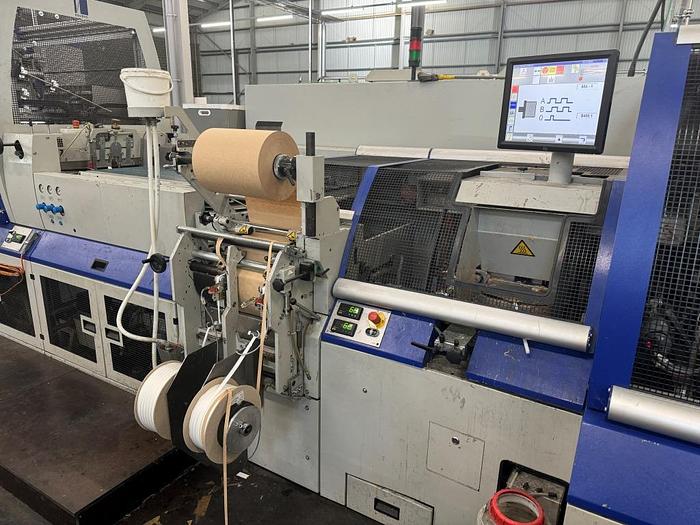

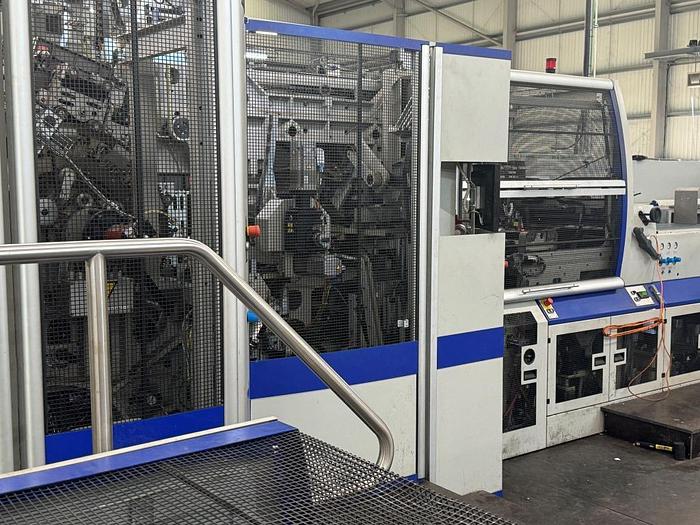

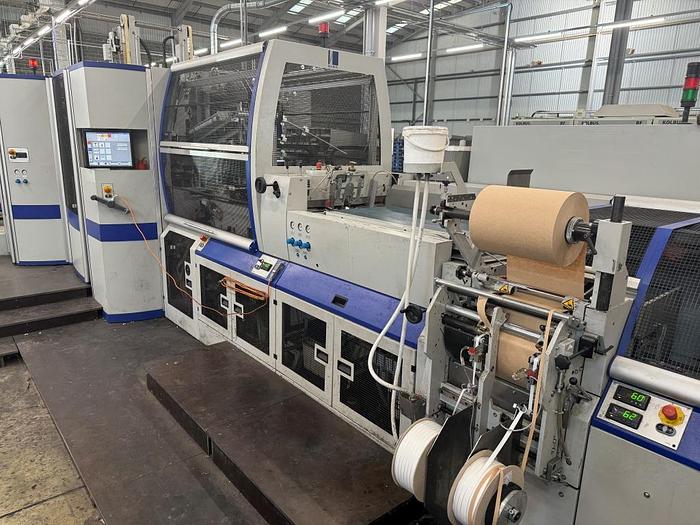

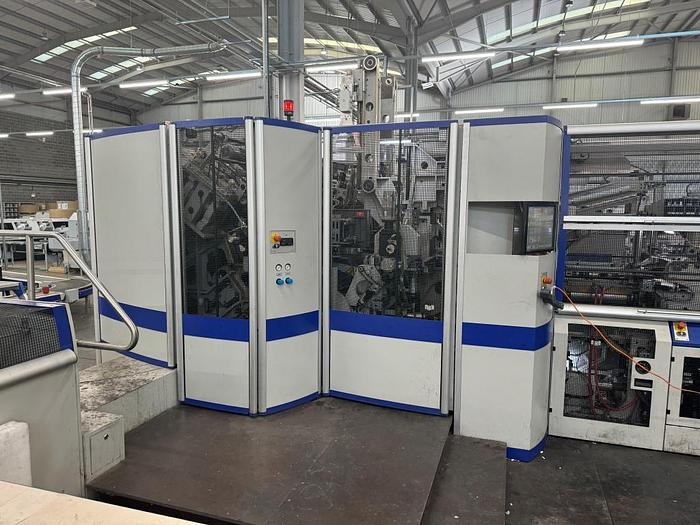

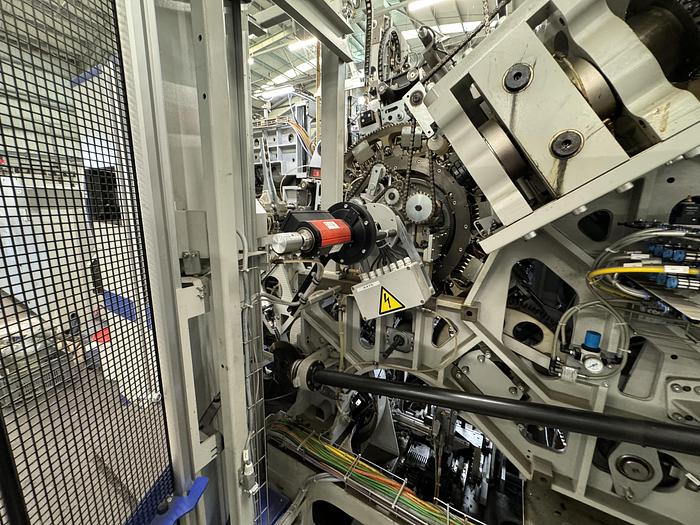

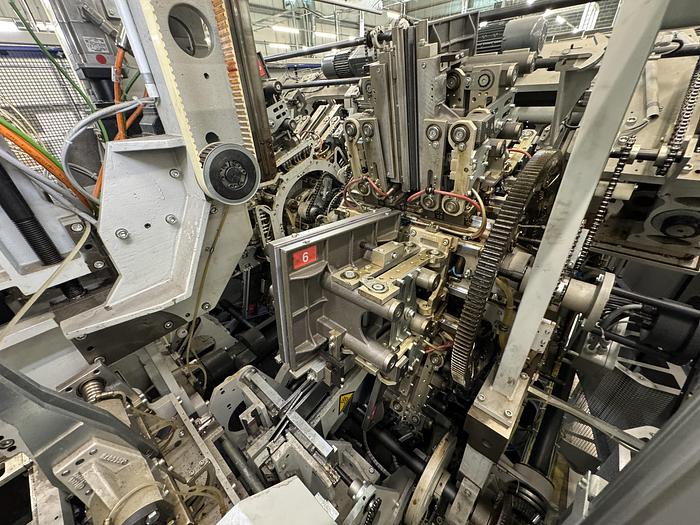

KOLBUS BF 530

KOLBUS Buchstraße BF 530

Baujahr 2013

Mit bis zu 70 Takten/min ist die BF 530 von KOLBUS die schnellste Buchfertigungsstraße der Welt. Die Arbeitsschritte Runden, Abpressen und Einhängen von Buchblocks in feste Decken, anschließendes Pressen und Einbrennen des Buchfalzes erfolgen in höchster Qualität, inline und automatisiert.

Übersicht:

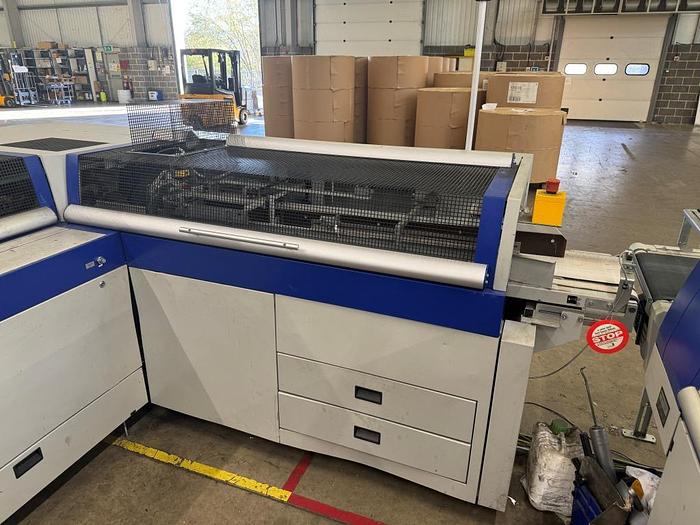

HB 531 IR Vorheizung

BF 530 Buchstraße

DS 392.A Drehstapler

Ausstattung:

HB 531 IR Vorheizung

• Ausfuhr nach links

BF 530 Buchstraße

• Copilotsystem mit Touchscreen
• Blockzufuhr über HB 531 IR Vorheizung von links, Sperre und Sternanleger
• Blockrückenheizung im Einfuhrbereich
• Blocklageerkennung
• Automatische Blockdickenkontrolle
• Buchrunde- und Abpressstation
• 3 Stationen-Rahmen:

Rückenleimwerk

Hinterklebe- und Kapitalstation

Andrückstation mit Teflonband und integriertem Schaumstoff-Andrückelement

• Deckenvorstapelband
• Deckenbiegeautomat
• Deckenformstation
• Deckenmagazin
• EVA Hotmelt Falzbeleimung mit Düse inkl. NORDSON PROBLUE 15 Vorschmelzer
• EMP Leimpumpenüberwachung
• Zeitschaltuhr für das Vorheizen des Leimes
• Heizungsüberwachung
• Pressstation
• Linksausfuhr

Technische Spezifikationen:

Zählerstand: ca. 4.390.200 Produkte

Mechanische Laufleistung: bis zu 70 Takte/min

Formatbereich Buchblock max.: 280 x 375 x 80 mm

Formatbereich Buchblock max.: 305 x 375 x 30 mm

Formatbereich Buchblock min.: 100 x 100 x  2 mm

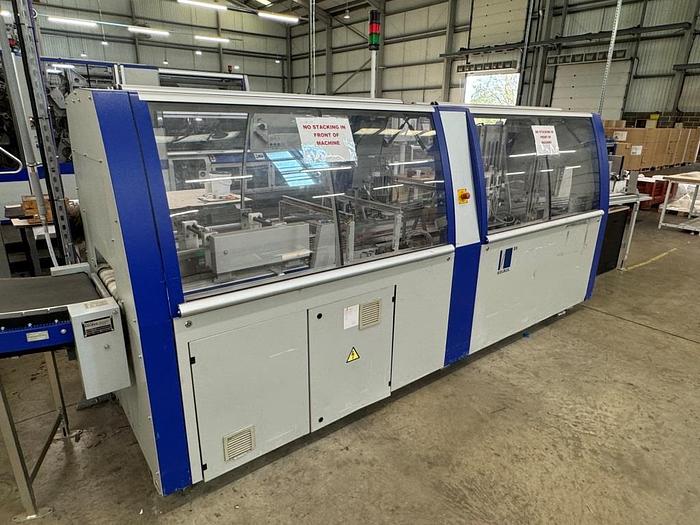

DS 392.A Drehstapler

• Copilotsystem mit Touchscreen
• Drehvorrichtung um 90° Drehung nach links oder rechts und 180° Drehung
• Durchlauf- und Stapelfunktion
• Gerade Ausfuhr

Technische Spezifikationen:

Mechanische Laufleistung: bis zu 75 Takte/min

Eingangsleistung: bis zu 70 Produkte/min

Stapelzahl: bis zu 35 Stapel/min

Formatbereich fertiges Buch max.: 315 x 400 x 90 mm

Formatbereich fertiges Buch min.: 70 x 100 x  4 mm

Stapelhöhe max.: 325 mm
